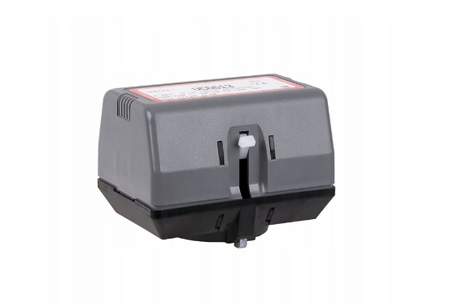

Siłownik zaworu VC6013ZZ00/U SPDT Honeywell

Siłownik zaworu VC6013ZZ00/U SPDT Honeywell

W zależności od modelu napędu zawory mogą być sterowane regulatorami ze stykami rozwiernymi SPST lub zwierno-rozwiernymi SPDT stosowanych w termostatach pokojowych, termosta-tach zanurzeniowych i przylgowych. Zawory serii VC dzięki sinusoidalnemu skokowi napędu pozwalają na cichą pracę i zmniejszają efekt uderzenia hydraulicznego. Napęd pobiera zasilanie tylko podczas przemieszczania się zaworu do wymaganej pozycji. Napęd można zdemontować z zaworu bez wpływu na działanie systemu. Wszystkie wersje siłowników współpracują z dowolny rodzajem zaworu serii VC. Konstrukcja tłoka zaworu zapewnia uszczelnienie niezależnie od ciśnienia różnicowego powstałego na zaworze.

Właściwości:

• Obudowa napędu wykonana z Noryl™ (94V-0)
• Napędu z kablem
• Konstrukcja odporna na wstrząsy i mechaniczne uszkodzenia
• Sterowanie prze zestyki SPDT
• Minimalny pobór mocy
• Podwójnie izolowany napęd
• Szybkie połączenie elektryczne
• Wymiana napędu nie wymaga opróżniania instalacji



Dane techniczne:

• Napięcie: 200-240 V, 50-60 Hz
• Pobór mocy: 4 VA (tylko podczas przebiegu siłownika)
• Obciążenie styków pomocniczych: 1 A dla 250 V
• Czas przebiegu: 7 sekund



Zasada działania:

Siłownik ze stykiem SPDT W momencie otrzymania sygnału zapotrzebowania na ciepło, styk NO termostatu zostaje zwarty zamykając przez przelot B i otwierając przepływ przez A. Kiedy przepływ przez A jest całkowicie otwarty mechanizm krzywkowy powoduje zwarcie styku SW1 i jednocześnie rozwarcie styku SW2.

W momencie zaniku sygnału zapotrzebowania na ciepło styk NC termostatu zostaje zwarty powodując zasilanie silnika poprzez styk SW1 i zamykanie przepływu przez przelot A. Kiedy zawór jest całkowicie zamknięty, mechanizm krzywkowy zwiera styk SW2 i jednocześnie rozwiera styk SW1. Zawór będzie oczekiwał na kolejne zapotrzebowanie na ciepło.

Przy zaniku napięcia trzpień zaworu pozostaje w pozycji jaką zajmował, gdy nastąpił zanik zasilania. Po przywróceniu napięcia siłownik powróci do pozycji pracy zgodnie z zapotrzebowaniem regulatora.
