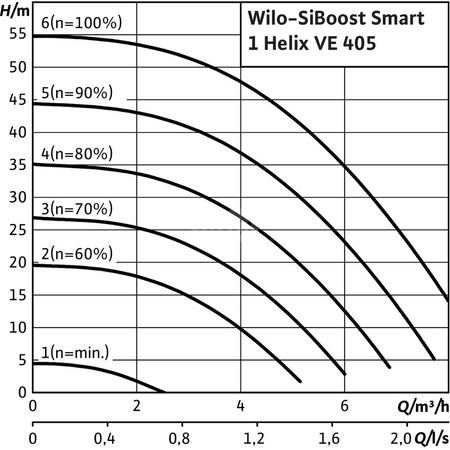

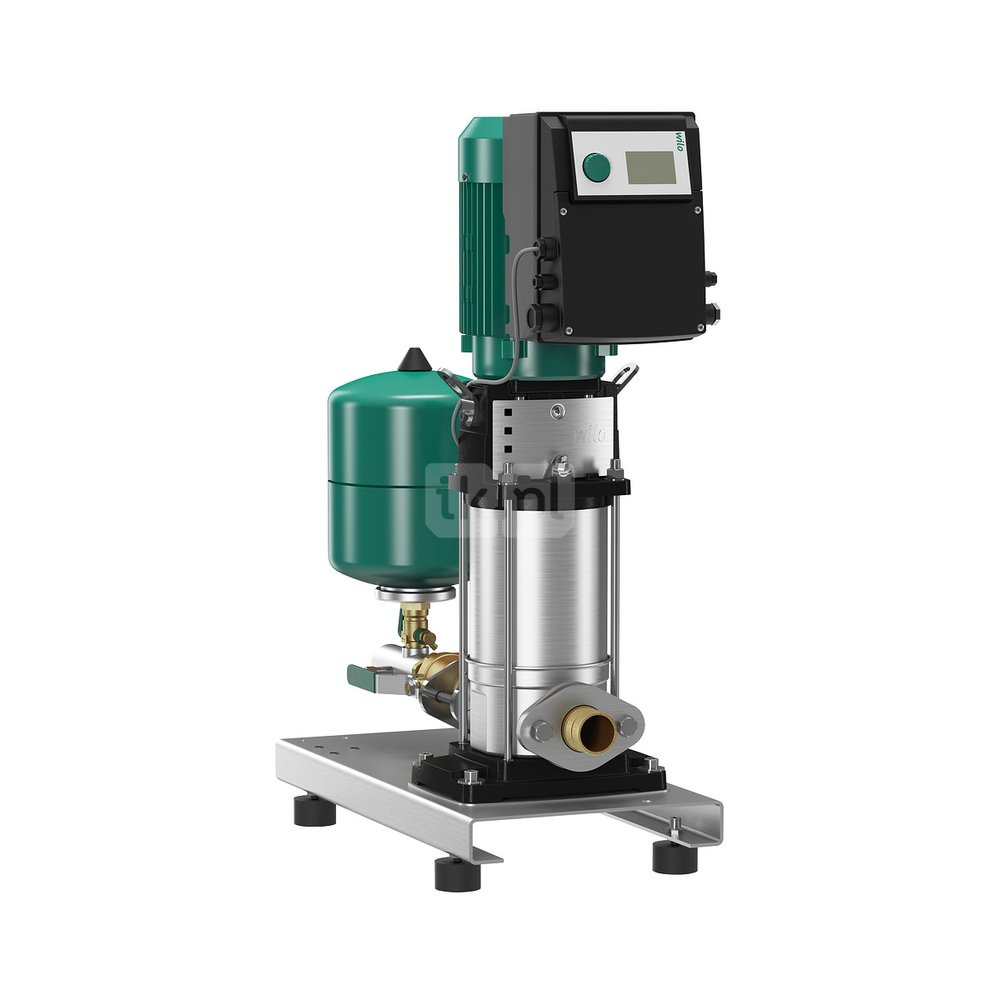

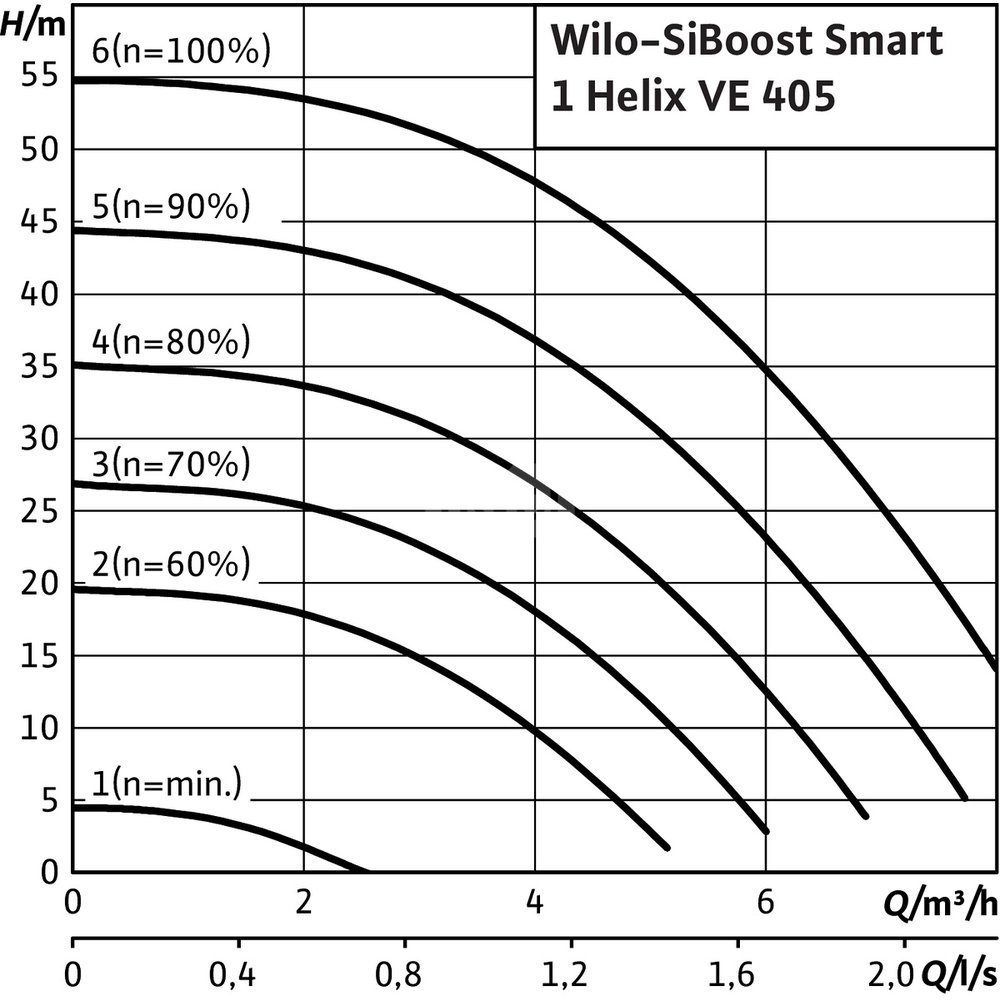

Hydrofor WILO SiBoost Smart 1 Helix VE częstotliwość 50/60 Hz, prędkość obrotowa 3500obr/min

Kompaktowe urządzenie do podnoszenia ciśnienia, do podłączenia pośredniego lub bezpośredniego. Składa się z normalnie zasysających, pionowych wysokociśnieniowych pomp wirowych ze stali nierdzewnej w wykonaniu dławnicowym, przy czym każda pompa jest wyposażona w przetwornicę częstotliwości. Gotowe do podłączenia z orurowaniem ze stali nierdzewnej, zamontowane na ramie głównej, z urządzeniem sterującym/regulacyjnym.
Do w pełni zautomatyzowanego zaopatrzenia w wodę i podwyższania ciśnienia w budynkach mieszkalnych, biurowych i administracyjnych, hotelach, szpitalach, domach handlowych (według norm DIN 1988 i DIN EN 806 należy stosować do tego celu instalacje z pompą rezerwową) oraz instalacjach przemysłowych.
Tłoczenie wody użytkowej, wody przemysłowej, wody chłodzącej, wody gaśniczej (z wyjątkiem instalacji przeciwpożarowych zgodnie z normą DIN 14462 oraz z pozwoleniem wydanym przez lokalne urzędy ds. ochrony przeciwpożarowej) lub innych rodzajów wody wykorzystywanej do konsumpcji, które nie są agresywne chemicznie lub mechanicznie dla materiałów i nie zawierają składników powodujących abrazję lub długowłóknistych.
*Cechy szczególne/zalety produktu
*Trwałe urządzenie z wysokociśnieniowymi pompami wirowymi ze stali nierdzewnej typoszeregu Helix VE, z zabudowaną przetwornicą częstotliwości, chłodzoną powietrzem
*Wysokosprawna hydraulika pompy w połączeniu z silnikami znormalizowanymi klasy IE4
*Ponadprzeciętnie szeroki zakres regulacji przetwornicy częstotliwości od 25 Hz do maks. 60 Hz (w zależności od wersji)
*Zintegrowane, pełne zabezpieczenie silnika przez PTC
*Zintegrowane wykrywanie pracy na sucho z automatycznym wyłączaniem w przypadku suchobiegu wykorzystujące pola charakterystyk mocy silnika zaprogramowane w elektronice sterującej silnika
*Indywidualne wykonania urządzeń na zapytanie
*Wyposażenie/funkcja
*1 pompa typoszeregu Helix VE 2 do Helix VE 52 z silnikiem odpowiadającym normom IE4 i bezstopniową regulacją pracy przez zintegrowaną przetwornicę częstotliwości
*Rama główna ze stali ocynkowanej z amortyzatorami drgań o regulowanej wysokości do izolacji dźwięków
*Części mające kontakt z medium są odporne na korozję.
*Orurowanie ze stali nierdzewnej
Po stronie tłocznej:
*Zawór odcinający
*Zabezpieczenie przed przepływem zwrotnym
*Membranowy zbiornik ciśnieniowy 8 l, PN 16
*Czujnik ciśnienia 4..20 mA
*Manometr
Po stronie ssawnej:
*Czujnik ciśnienia 4..20 mA
*Manometr
*Montaż na ocynkowanej ramie głównej z amortyzatorami drgań o regulowanej wysokości, z ciśnieniowym naczyniem przeponowym (pojemność 8 l) z armaturą przelotową zgodnie z DIN 4807 i zabudowanym zaworem zwrotnym, czujniki ciśnienia (4 - 20 mA) i manometr do automatycznej regulacji systemu przy funkcji p = stała lub p=zmienna. Wartość zadana wysokości podnoszenia - nastawa bezstopniowo przyciskiem na przetwornicy częstotliwości. Automatyczne rozpoznanie ilości zerowych i wyłączenie. Zabudowane zabezpieczenie silnika poprzez elektroniczną kontrolę wartości prądu.
Z wyświetlaczem LCD do wskazywania statusu i ciśnienia rzeczywistego, obsługa za pomocą przycisku do konfiguracji poziomu ciśnienia oraz standardowych ustawień wartości zadanej oraz z stykami bezpotencjałowymi do zbiorczej sygnalizacji pracy i zakłóceń.
Okablowany i gotowy do podłączenia, wyposażony w armaturę odcinającą, zamontowany po stronie tłocznej na ramie głównej.
Dane eksploatacyjne
*Liczba pomp:
*temperatura przetłaczanej cieczy: 3 oC
*temperatura otoczenia: 5 oC
*Maks. ciśnienie robocze: 16 bar
*Ciśnienie na dopływie: 6 bar
Dane silnika
*Przyłącze sieciowe:
*Znamionowa moc silnika: 1100
*Prąd znamionowy: 2,6 A
*Znamionowa prędkość obrotowa: 3500 Obroty / min
*Klasa izolacji: F
*Stopień ochrony silnika:
Materiały
*Korpus pompy: Stal nierdzewna
*Wirnik: Stal nierdzewna
*Wał: Stal nierdzewna
*Uszczelnienie wału: Q1BE3GG
*Materiał uszczelnienia:
*Materiał orurowania: Stal nierdzewna

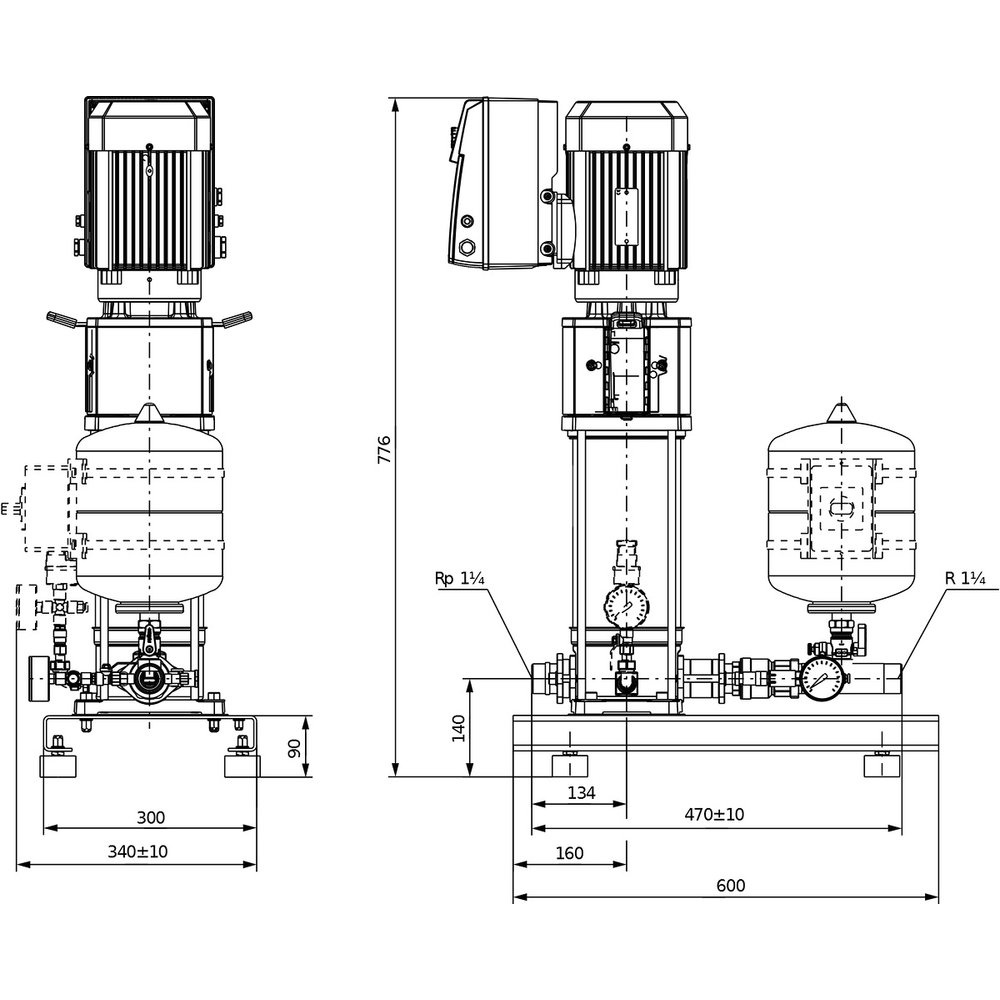

Wymiary montażowe
*Przyłącze gwintowane po stronie ssawnej: Rp 1¼
*Przyłącze gwintowane po stronie tłocznej: R 1¼
Informacje na temat umiejscowienia zamówień
*Produkt:
*Nazwa produktu: SiBoost Smart 1 HELIX VE405
*Masa netto ok.: 42 kg
*Numer artykułu: 2537626
